Buduję zegar ciemniowy f/stop

skraburski · Post autor: **skraburski** » 16 gru 2011, 17:40

masz moze fotki swojego zegara?

Henry · Post autor: **Henry** » 16 gru 2011, 17:45

Mam tutaj:
http://www.pbase.com/hfoto/image/136567803/original
Nadal wygląda tak samo, choć obudowa (pulpitowa, trochę duża, ale ciężko znaleźć pasującą) leży w szufladzie

skraburski · Post autor: **skraburski** » 16 gru 2011, 17:53

no wlasnie dlatego szukam obudowy

ulv · Post autor: **ulv** » 19 gru 2011, 17:49

skraburski pisze: jak wyjdzie cos z tego ciekawego to moze zrobie kilka sztuk na sprzedaz, jesli będą chetni

Jestem chętny

figureliusz · Post autor: **figureliusz** » 19 gru 2011, 21:06

Ja też, ale pytanie (w sumie warunek). czy włączenie powiększalnika gasi lampę? tam pracuję i tak się przyzwyczaiłem

skraburski · Post autor: **skraburski** » 20 gru 2011, 18:03

w wersji ktora robie dla siebie tak nie bedzie gdyz wkrecam zarowke w lampe sufitowa,
ale to zaden problem zrobic, po prostu w ukladzie wykonawczym pojawi sie przekaznik przelaczajacy zasilanie pomiedzy lampa ciemniowa a powiekszalnikiem

figureliusz · Post autor: **figureliusz** » 21 gru 2011, 09:39

To byłoby cudne :)

skraburski · Post autor: **skraburski** » 21 gru 2011, 19:51

acha, prosba o troche cierpliwosci bo moja 2 miesieczna corka nie daje mi duzo czasu na prace nad prototypem

skraburski · Post autor: **skraburski** » 01 sty 2012, 12:07

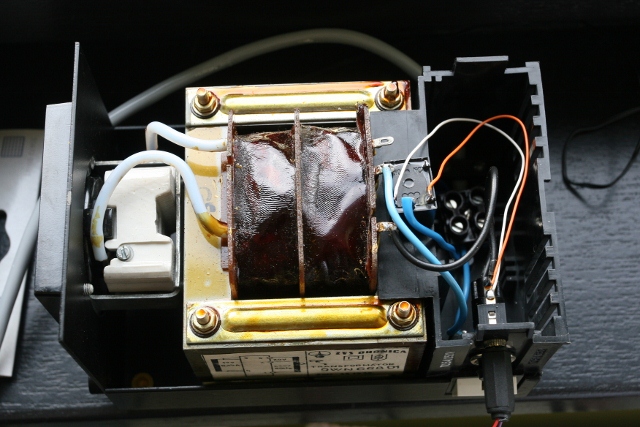

Zainstalowałem właśnie w moim zasilaczu od głowicy przekaźnik.
Za jego pomocą będę sterował pracą głowicy, w ten sposób nie musiałem pracować nad oddzielnym układem wykonawczym a sam zegar będzie zasilany z zasilacza 5V.

Całość podłączyłem tak, żeby można było przekaźnik włączyć oryginalnym włącznikiem lub za pomocą zegara (przekaźnika).

Oczywiście można to zrobić zupełnie inaczej, ale to rozwiązanie zajmie mi mało miejsca na stole, i nie będę miał na nim ekstra plątaniny kabli.

Czekam jeszcze na płytkę i jak dobrze pójdzie to w ciągu tygodnia będę miał pierwszy działający egzemplarz.

Henry · Post autor: **Henry** » 02 sty 2012, 12:41

Takim przekaźniczkiem? A gdzie zabezpieczenie styków przed wypalaniem? Nie lepiej na triaku i moc'u?

skraburski · Post autor: **skraburski** » 02 sty 2012, 17:40

ten przekaźniczek jest na 12A, a przy żarówce 100W prąd będzie poniżej 1A

akurat miałem go pod ręką, jak się spali to wstawię tam układ wykonawczy z triakiem sterowanym przez optotriaka w celu separacji galwanicznej od zegara

temol · Post autor: **temol** » 02 sty 2012, 20:21

Jak planujesz rozwiązać odczyt pomiaru światła?

T.

skraburski · Post autor: **skraburski** » 02 sty 2012, 21:18

są dwie opcje:
1. fotorezystor - wtedy uzyskam 1024 stopnie pomiaru
2. Czujnik zmieniający światło na częstotliwość TSL235R - wtedy "sky is the limit"
opis np. tutaj http://www.sparkfun.com/products/9768

temol · Post autor: **temol** » 02 sty 2012, 21:53

Bardziej miałem na myśli wynik pomiaru. W jaki sposób będzie wyświetlany, i co będzie można odczytać?

T.

skraburski · Post autor: **skraburski** » 02 sty 2012, 22:44

wzoruję się tym światłomierzem http://www.darkroomautomation.com/em.htm
na stronce jest angielski manual dokladnie opisujacy pomiar swiatla
