Domowej roboty procesor rotacyjny (było szczelny koreks z zakręcanym dekielkiem)

[aka]

Obroty rewersyjne zrobię bez żadnego problemu i bez programowania. Odpowiednio podłączony przekaźnik czasowy załatwi temat.

Jakiś schemat byś podrzucił. Termostat i grzałka to za mało. Potrzebna cyrkulacja np. pompką akwariową lub cyrkulatorem: https://allegro.pl/oferta/cyrkulator-do ... 3221976412 Używam, co prawda innego typu, ale sprawdza się idealnie. Ustawia się temperaturę co 0.5 C (reklamują się +/- 0.1C, ale to dokładność wyświetlacza), ważna jest minimalna wysokość "słupa" wody potrzebna do poprawnego działania.

[miki11]

Aka, jest trochę materiałów w sieci, tutaj gość wykorzystuje jakiś gotowy moduł z Ali:

https://emulsive.org/articles/guides/ho ... y-joe-pitz
https://emulsive-org.translate.goog/art ... _tr_pto=sc

https://www-japancamerahunter-com.trans ... _tr_pto=sc

[EE2]

Arduino
Nie, dziękuje
Zrobię to bez takich „wynalazków”
Silnik po podaniu 12V zacznie obracać koreksem. Po zmianie polaryzacji zasilania będzie obracać w 2 stronę. Czasówka i zwykły przekaźnik załatwiają temat i takowe sprzęty mam w swoich zasobach (mam chyba nawet elektromechaniczną czasówkę ). Na panelu sterowania znajdzie się zwykły łącznik kołyskowy opisany jako „obroty” lub „agitacja” , następny obok niego będzie załączał grzanie które będzie sterowane precyzyjnym termostatem, następny obok niego będzie załączać pompę obiegową
Króciec ssący zamierzam umieścić w pobliżu koreksu, króciec wylotowy w okolicy grzałki

P.S. Cyrkulator opcjonalnie biorę pod uwagę. Ale w pierwszej kolejności spróbuje zmontować z tego co mam

[J.A.]

A wracając do koreksów jak takich.
do próbki rotacyjnej nadają się tylko jobo.
Zapomniałem o tym napisać bo mi wyleciało z głowy, a przypomniał mi post EE2, o tym by szpula kręciła się razem z koreksem.
Otóż rdzeń na który jest zakładana szpula w jobo ma zabieraki, a w dnie jest taki wypust, który o te zabieraki zahacza. Takie sprzęgło. W żadnym innym koreksie tego nie widziałem.

[J.A.]

następny obok niego będzie załączał grzanie które będzie sterowane precyzyjnym termostatem, następny obok niego będzie załączać pompę obiegową

to powinien być jeden. W jobo grzanie nie staranie jeżeli pompa nie jest włączona.

[EE2]

Racja - grzanie i pompa pod jeden klawisz pójdą

[EE2]

A wracając tak jak kolega J.A. do koreksu nadającego się do obróbki rotacyjnej to przeprowadziłem mały test z moim Patersonem. Wlałem 290mL wody (tak jak jest napisane na dnie koreksu), zamknąłem starannie dekielek i obróciłem koreks na bok. Obracając go (w rękach) dookoła jego własnej osi nie zauważyłem ani kropli wycieku. Przeprowadziłem więc następny test - obrociłem koreks do góry dnem i zacząłem nim energicznie potrząsać we wszystkie strony (profilaktycznie zrobiłem to nad wanną ) - dekiel nie spadł i ponownie nie wyciekła ani kropla. Czyli jednak się da - kwestia starannego założenia dekla. Trzeba poćwiczyć szybkie i szczelne zakładanie oraz zdejmowanie dekla bo przy 38st C kilka sekund może mieć znaczenie
Co do zaś blokady obrotu szpuli wewnątrz koreksu to Paterson też ma na dnie wypustki w kształcie takim jakby miały one działać jak sprzęgło jednokierunkowe. Wystarczy dorobić element, który wejdzie w środek szpuli i zablokuje jej możliwość obracania się względem koreksu i już możemy prowadzić obróbkę rotacyjną

[aka]

Co do zaś blokady obrotu szpuli wewnątrz koreksu to Paterson też ma na dnie wypustki w kształcie takim jakby miały one działać jak sprzęgło jednokierunkowe. Wystarczy dorobić element, który wejdzie w środek szpuli i zablokuje jej możliwość obracania się względem koreksu i już możemy prowadzić obróbkę rotacyjną

Może lepiej zrobić cały koreks, taki bez wad Jobo

[EE2]

Cały koreks? To już by trzeba mieć sporo sprzętu specjalistycznego

[EE2]

A tymczasem w dniu wczorajszym zacząłem przymiarki do budowy procesora
Póki co zmontowałem napęd do koreksu. Wybaczcie proszę bałagan na warsztacie i kiepską estetykę (a raczej całkowity brak) tej konstrukcji. Jest to prototyp prototypu Zostało mi zrobienie sterowania do obrotów rewersyjnych, ta biała opaska gumowa zostanie zastąpiona opaską skręcaną ale taką, która ma śrubę z łbem wyposażonym w pokrętło co by nie trzeba było wkrętaka mieć w laboratorium na stałe Jeśli prototyp przejdzie pomyślnie testy projekt będzie rozwijany dalej. Mam już termostat z możliwością regulacji T do 0.1st C oraz pomysł co wykorzystać do ogrzewania wody w procesorze. Całość zasilana będzie z 12V ze względów bezpieczeństwa.

I jeszcze filmik Obroty OK czy jednak za szybko?
https://www.youtube.com/watch?v=uvWGfhdYTvU

[miki11]

Ja bym dał zdecydowanie wolniejsze. Konstrukcja prosta i prawdopodobnie skuteczna. Jak zepsujesz obecną estetykę, nie będzie wyglądało na projekt DIY

[EE2]

Silnik to trochę armata na muchę ale za to niezawodny To silnik podnośnika szyby przód z Audi A8 o ile pamięć mnie nie myli
Jutro zmierzę tachometrem laserowym jakie ma obroty i podam tutaj wynik. Jeśli ktoś z Was ma fabryczny procesor Jobo i ma możliwość zmierzenia jego prędkości obrotowej to bardzo byłbym wdzięczny za podanie mi takiej informacji

[technik219]

"Standu" ani "semi standu" w tym nie zrobisz

[EE2]

"Standu" ani "semi standu" w tym nie zrobisz

To nie do tego ma służyć
To będzie do kolorów

[EE2]

A tymczasem prace i badania powoli idą do przodu

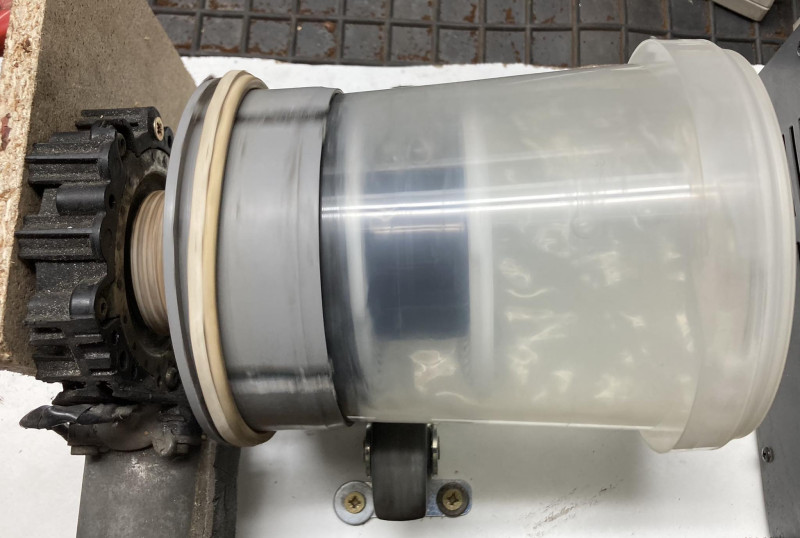

Aby sprawdzić jak będzie ten mój wynalazek mieszać płyn w koreksie zastąpiłem normalny koreks przezroczystym wiaderkiem. Do wiaderka włożyłem szpulkę koreksu z jakimiś zaświetlonymi początkami filmów i unieruchomiłem ją tak aby nie mogła swobodnie się przemieścić i obracać względem koreksu. Wlałem wody tyle aby całkowicie przykryła szpulkę i zamontowałem całość do mojej "wywoływarki".
Tak to wygląda podczas pracy:

I jeszcze film:
https://youtu.be/gvubmIvpCO4
Czy takie mieszanie będzie dobre do wywoływania rotacyjnego?

Pozdrawiam
