Płuczka do papieru DIY

Post autor: farok »

Cześć,

Pierwszy post ale czytam od dawna.

Chciałem się podzielić moim rozwiązaniem do płukania papieru - od zawsze mnie to męczyło że potencjalnie nie płukam tak dobrze jak bym chciał a archiwalne płuczki są horrendalnie drogie.

Składniki:
- Kuweta 30x40 (zwrócić uwagę na rowki w dnie) (około 20pln)
- Rura miedziana 15mm długości około 2m (takie sprzedają, potrzeba mniej) (około 30pln)
- 4 x trójnik miedziany (około 8pln)
- 5 x korek miedziany (około 15pln)
- Końcówka "do montażu baterii 1/2 cala " (około 20pln)
- Rurka prysznicowa (około 15pln)
- Końcówka mosiężna "gwint-gwint" (około 5pln)

Narzędzia:
- Palnik do lutowania (60pln z gazem) (nie kupować mniejszych typu ołówek za 7pln bo to się do niczego nie nadaje)
- 2 x wiertło 1,5mm + wiertarka
- Piła do cięcia rurek (dowolne co kto ma w domu)
- Deski i rękawice żeby się nie poparzyć
- Cyna i topnik (25-30pln) - warto kupić topnik specjalny do tych rur bo zwykły nie daje rady w takich temperaturach.
- Imadło do przytrzymania tego i owego
- Uszczelka gumowa na złączeniu i uszczelnienie na gwincie

Dobre rady:
- Otwory nawiercać trzeba bardzo małe żeby nie trzeba było dużego ciśnienia wody - chodziło mi o stworzenie zawirowań małą ilością wody.
- Przed wierceniem trzeba miejsce wiercenia uderzyć gwoździem lekko (+ młotek) żeby zarysować powierzchnie - inaczej wiertło "ucieka".
- Do lutowania palnikiem trzeba praktyki - zajęło mi to 4-5h (nie musi być super szczelne - ale warto sprawdzić czy nie ma wielkich dziur podłączając wodę)
- Palnik najlepiej w wersji z zapalarką piezo - ciągłe gaszenie i zapalanie zapałkami może denerwować, a nie chcemy mieć zapalonego palnika cały czas (ryzyko pożaru).

Załączam zdjęcia.

UWAGA: Nie biorę odpowiedzialności za żadne działania osób po przeczytaniu mojego postu. Wysoka temperatura, palniki, wiercenie, cięcie itd mogą prowadzić do wypadków, urazów, pożarów itd. Post ma tylko prezentować co mi się udało zrobić.
Załączniki
Widok ogólny
Widok ogólny

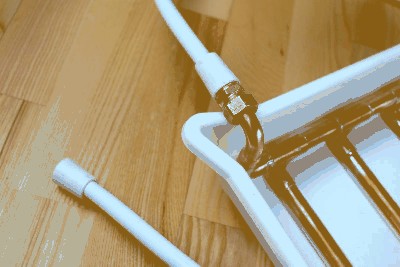

Detal połączenia z wężem
Detal połączenia z wężem
Awatar użytkownika
figureliusz
-#
Posty: 889
Rejestracja: 18 gru 2008, 15:44
Lokalizacja: Warszawa
Płeć:

Post autor: figureliusz »

Fajne! A nie można z rurek pcv? Czy nie ma tak małych?
/edit
I ew. czy zamiast zaspawania nie wystarczy żywica?
Ostatnio zmieniony 30 lis 2011, 16:40 przez figureliusz, łącznie zmieniany 1 raz.
farok
-#
Posty: 96
Rejestracja: 30 lis 2011, 15:36
Lokalizacja: Warszawa
Płeć:

Post autor: farok »

pcv takich nie znalazlem.
pierwsze podejscie bylo z rurek alu-pex ale to niestety porażka.
Generalnie szukałem rurek do których jest zestaw kolanek i trójników, albo takich które dają się giąć.
Jest np. rura 12mm miedziana ale nie ma do nich żadnych akcesoriów (kolanka i trójniki).

żywicy nie używałem nigdy, pewnie wystarczy bo ciśnienie jest małe, tylko nie wiem jak wiąże się z metalem.
filozof97
-#
Posty: 369
Rejestracja: 13 lis 2010, 23:30
Lokalizacja: Siemiatycze
Płeć:

Post autor: filozof97 »

a nie lepiej zamiast lutowania zastosować pistolet do plastiku aka klej na gorąco aka glutownicę?
Awatar użytkownika
temol
-#
Posty: 211
Rejestracja: 18 cze 2008, 14:14
Lokalizacja: Kraków
Płeć:

Post autor: temol »

farok pisze:pcv takich nie znalazlem.
http://www.thcskiba.pl/category.php?id_category=81

T.
Awatar użytkownika
J.A.
-#
Posty: 7808
Rejestracja: 11 maja 2011, 14:02
Lokalizacja: Bielsko-Biała
Płeć:
Kontakt:

Post autor: J.A. »

Ja bym użył rurek do normalnej hydrauliki wodnej. Klejenie klejem i cięcie brzeszczotem. Można to zrobić na kolanie. I jest oczywiście pełen komplet armatury, bo to normalna instalatorka wodna. Ale ładne to zrobiłeś. Byle nie korodowało, bo jednak na dzień dobry zawsze trochę utrwalacza tam będzie.
Ostatnio zmieniony 30 lis 2011, 18:26 przez J.A., łącznie zmieniany 1 raz.
M7 + 4,5/50 + 4/80 + 4,5/150
"Mędrzec uczy się nawet od głupca, głupiec nie uczy się wcale"
Awatar użytkownika
Basil
-#
Posty: 594
Rejestracja: 15 maja 2011, 12:00
Lokalizacja: Łódź
Płeć:

Post autor: Basil »

temol, to są akurat RURY o min Ø32mm
ale są jak najbardziej rury PVC 1/2",żółte do ciepłej wody,do klejenia ,ze wszystkimi kształtkami
ale miedź wygląda ładniej,no i polutowana nie rozpadnie się,a z klejeniem to nie wiem... :)
ogólnie bardzo udany projekt
Inspiration exists,but it has to find you working - Pablo Picasso
farok
-#
Posty: 96
Rejestracja: 30 lis 2011, 15:36
Lokalizacja: Warszawa
Płeć:

Post autor: farok »

Generalnie pomysł jest :)
Kwestia tylko jakie kto ma rury w sklepie w pobliżu.
Awatar użytkownika
temol
-#
Posty: 211
Rejestracja: 18 cze 2008, 14:14
Lokalizacja: Kraków
Płeć:

Post autor: temol »

Basil pisze:temol, to są akurat RURY o min Ø32mm
Ekhm.. to ja źle widzę, czy Ty? :)
http://www.thcskiba.pl/category.php?id_category=186

Rura PVC 8mm Średnica zewnętrzna rury 8mm Średnica wewnętrzna rury 6mm
Rura PVC 10mm Średnica zewnętrzna rury 10mm Średnica wewnętrzna rury 7,6mm
Rura PVC 12mm Średnica zewnętrzna rury 12mm Średnica wewnętrzna rury 10mm
Rura PVC 16mm Średnica zewnętrzna rury 16mm Średnica wewnętrzna rury 13,6mm

T.
Ostatnio zmieniony 30 lis 2011, 20:15 przez temol, łącznie zmieniany 1 raz.
farok
-#
Posty: 96
Rejestracja: 30 lis 2011, 15:36
Lokalizacja: Warszawa
Płeć:

Post autor: farok »

w tym katalogu widzę że od 10mm są dostępne kolanka a trójniki od 12mm.
Właściwie to można to zrobić w całości w jakieś 2h klejąc i tnąc rurki z pvc i pewnie wyjdzie taniej :)

Jedyne czego brakuje w tej wersji to jakies fajne podłączenie pod kran.
Ostatnio zmieniony 30 lis 2011, 20:33 przez farok, łącznie zmieniany 1 raz.
Awatar użytkownika
Basil
-#
Posty: 594
Rejestracja: 15 maja 2011, 12:00
Lokalizacja: Łódź
Płeć:

Post autor: Basil »

temol, nie spojrzałem na kategorię rury PVC :P
mea culpa...
ale i tak można po taniości w C...ramie kupić takie rury też
Inspiration exists,but it has to find you working - Pablo Picasso
krzychu128
-#
Posty: 20
Rejestracja: 31 gru 2010, 02:54
Lokalizacja: Rzeszów
Płeć:

Post autor: krzychu128 »

farok pisze: a nie lepiej zamiast lutowania zastosować pistolet do plastiku aka klej na gorąco aka glutownicę?
Klejem na gorąco chcesz rury miedziane kleić?
Awatar użytkownika
Henry
-#
Posty: 990
Rejestracja: 24 sty 2008, 19:00
Lokalizacja: Olsztyn
Płeć:

Post autor: Henry »

Miejsce na filtr do wody też zrobiłeś?
farok
-#
Posty: 96
Rejestracja: 30 lis 2011, 15:36
Lokalizacja: Warszawa
Płeć:

Post autor: farok »

filtr mam w instalacji domowej - ale w sumie to nie problem - przykręcasz jakiś mały filterek z mocowaniem na 1/2" i masz
farok
-#
Posty: 96
Rejestracja: 30 lis 2011, 15:36
Lokalizacja: Warszawa
Płeć:

update

Post autor: farok »

Cześć,

Drobny update mojej konstrukcji.
Na miedzi osadza się zielony nalot - nie dużo ale zawsze.

Metoda poradzenia sobie: wyczyścić dokładnie i pomalować lakierem bezbarwnym całą konstrukcję.
