8x10 DIY

[jerezano]

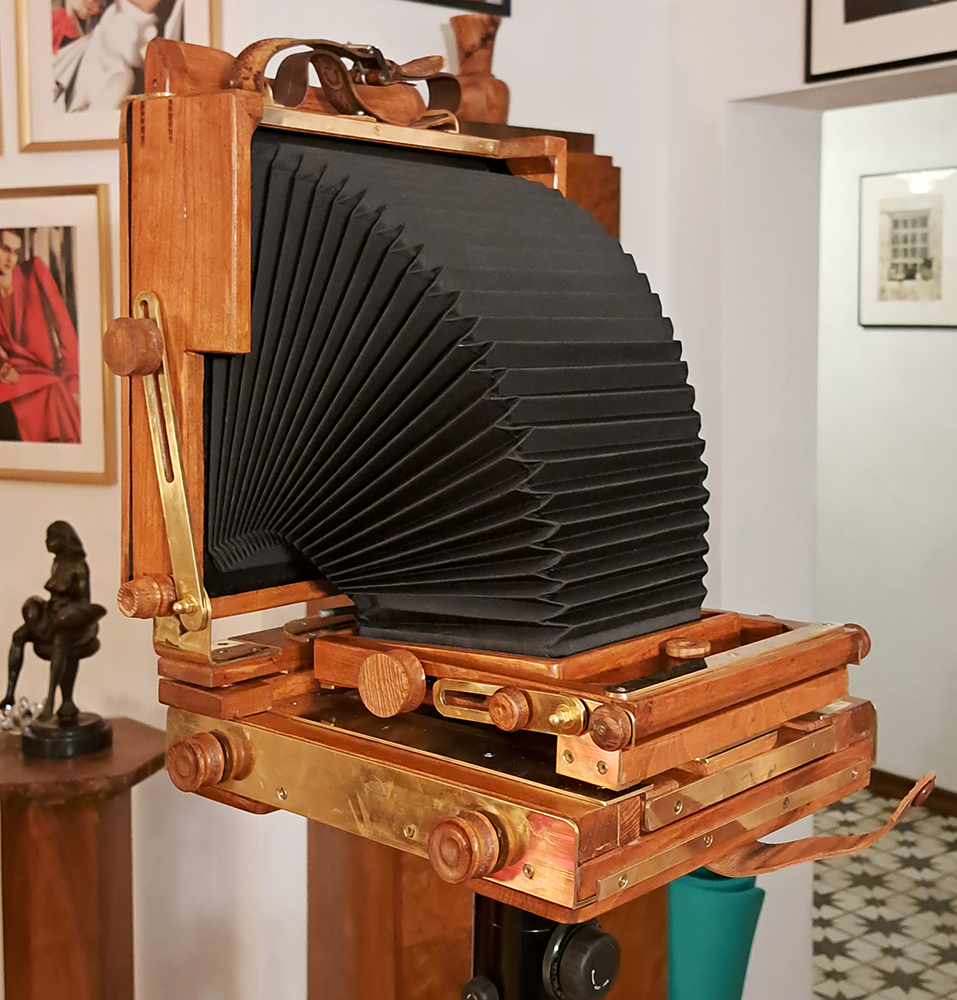

Zrobiłem sobie aparacik.
Pytałem tutaj o listwy zębate i zamówiłem w chinowni mosiężne, ale nie dotarły - przesyłka anulowana. Znalazłem listwy i kółka zębate w firmie elesa-ganter. Co prawda są z tworzywa, ale działają, zresztą i tak ich nie widać.

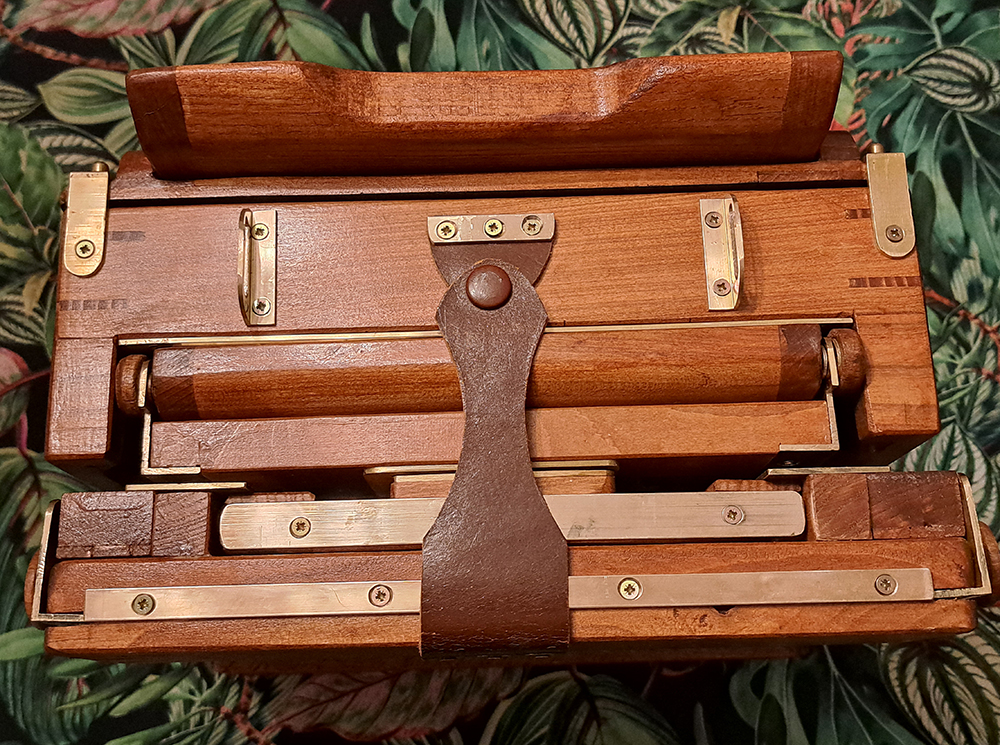

Aparat jest z drewna czereśni ptasiej z niewielkimi dodatkami jesionu. Okucia mosiężne. Miech i fresnel z chinowni, matówkę wyciął mi szklarz z matowej szyby.
Aparat zrobiony "na wariata" - bez żadnych planów, rysunków. wszystko klarowało się w trakcie roboty.
Teraz czekam na jako taką pogodę i przetestuję go w terenie - mam nadzieję, że nie "cieknie".

[powalos]

jerezano, jestem pełen podziwu. Powiem, ze ogarnia mnie taka szczera i zdrowa zazdrość.

[jerezano]

Dzięki.
Zrób sobie - to nic trudnego.
Jak zrobię pierwsze zdjęcia to też się nimi pochwalę

[aka]

Zrób sobie - to nic trudnego.

Trochę wysiłku, czasu, warsztatu i motywacji. Oczywiście też ręce dwie i to nie lewe
Ładnie to wygląda i pewnie będzie w działaniu się sprawdzał. Najtrudniejszy element to kaseta, ale jak widzę i na to sposób się znalazł.

[darekdp1]

Super robota. Okucia mosiężne - produkcja własna ?
Skąd miech ?

[jerezano]

Miech z chinowni. Można zrobić samemu, ale to dość czasochłonne.
Okucia własne z płaskowników i kątowników mosiężnych kupionych w składach metalu.

[jerezano]

Ładnie to wygląda i pewnie będzie w działaniu się sprawdzał. Najtrudniejszy do element to kaseta, ale jak widzę i na to sposób się znalazł.

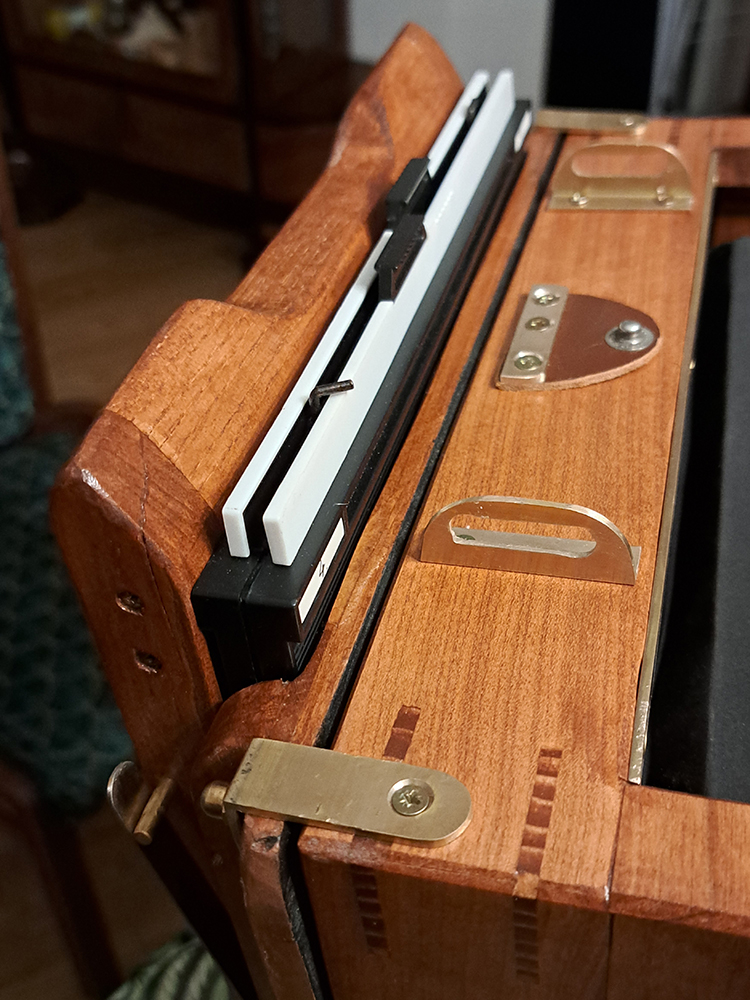

To trzeba właśnie sprawdzić czy rzeczywiście płaszczyzna matówki jest w tym samym miejscu co film w kasecie... zobaczymy. Jak nie, to się poprawi.

[miki11]

Moje gratulacje, znakomita robota. Zawsze mam nieopisaną radość kiedy ktoś sam sobie zrobi własnym sumptem coś, co jest drogie/trudne/niedostępne (niepotrzebne skreślić). Czy możesz oszacować koszt "surowców" niezbędnych do wykonania tego dzieła? Pomyślałem sobie, że idziesz tą samą drogą, co pierwsi konstruktorzy aparatów fotograficznych...

[skrystos]

Gratki :) też mam w planach chodź w technologii innej :) Drukuje elementy z ABS

[oKuba]

Gratuluje pieknego wykonania! Oby w praktyce okazal sie takim jaki sobie wymarzyles. Jaka calkowita waga wraz z obiektywem?

[J.A.]

Pikne.
A ile waży?

[aka]

Następny ruch to kopioramka...

[Tomasz.]

Wygląda bardzo dobrze
Koniecznie pokaż efekty jak już zrobisz nim zdjęcia

[jerezano]

Koniecznie pokaż efekty jak już zrobisz nim zdjęcia

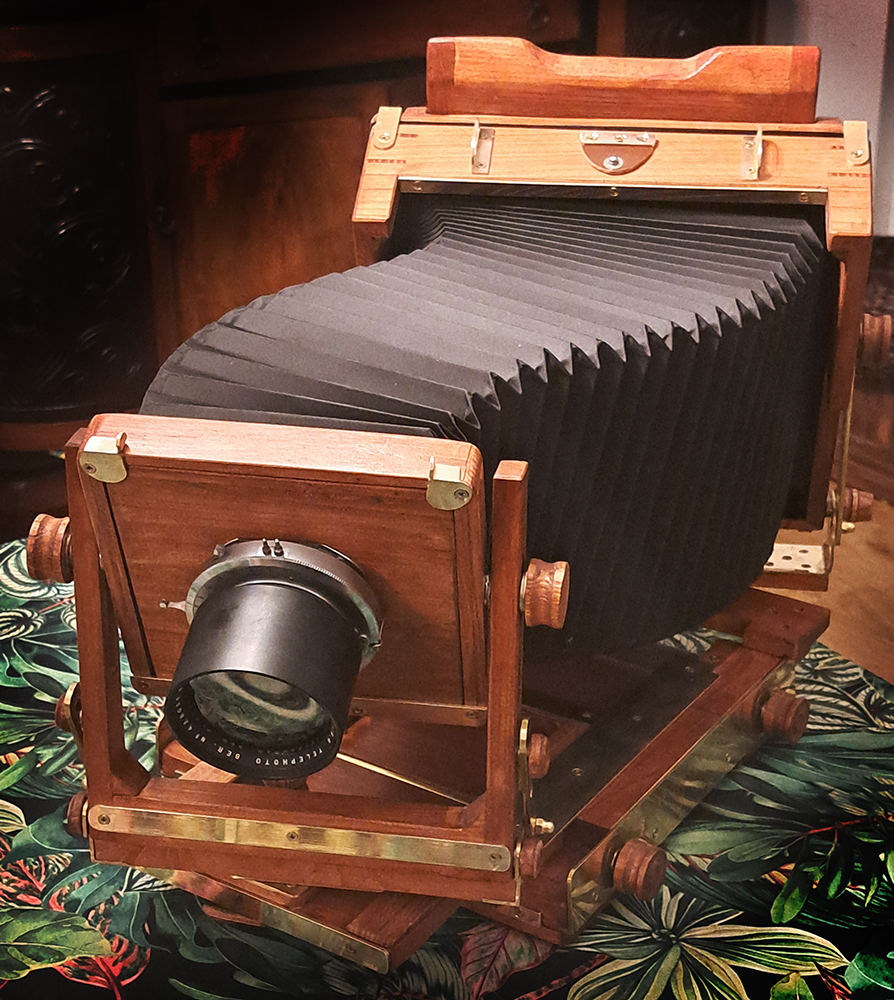

Obiektyw Wollensak 15" na wprost, nadaje się do 8x10, ale przy skręcie tworzy się winieta. Muszę założyć coś innego. Właśnie sprawdziłem i muszę coś poprawić bo teraz nie jest wstanie wyostrzyć na nieskończoność. Nie wiem czy to nie jest wina obiektywu. W Cambo 8x10 mam obiektyw 45 cm i ostrzy przy normalnie wysuniętym miechu. Przełożę do drewniaka i sprawdzę.

Nie ważyłem jeszcze tego zestawu, ale lekki nie jest. Jednak to trochę drewna i mosiądz...

Moje gratulacje, znakomita robota. Zawsze mam nieopisaną radość kiedy ktoś sam sobie zrobi własnym sumptem coś, co jest drogie/trudne/niedostępne (niepotrzebne skreślić). Czy możesz oszacować koszt "surowców" niezbędnych do wykonania tego dzieła? Pomyślałem sobie, że idziesz tą samą drogą, co pierwsi konstruktorzy aparatów fotograficznych...

Dzięki. Koszt największy spowodował miech i soczewka fresnela - ok 1100 zł, listwy zębate z kółkami ok. 300 zł + szyba na matówkę, mosiądze, śrubki to razem wychodzi ok. 2000 zł. Drewno miałem wysuszone. No i moje drogie roboczogodziny...
Jakby nie patrzeć to dużo mniej niż 2000 dolarów. Satysfakcja jest, ale jeszcze musi dobrze zadziałać!

[jerezano]

Następny ruch to kopioramka...

To już mam. Z Cambo tylko tak mogłem robić odbitki.
